NMRV - Червячный мотор-редуктор MOTOVARIO
Файлы
- Каталог (rus) (8.91 MB)
- Каталог (англ.) (5.65 MB)
- Инструкция по эксплуатации-rus- (10.81 MB)
Редукторы поставляются с различными комбинациями: NMRV+NMRV, NMRVpower+NMRV, NRV+NMRV, NRVpower+NMRV, PC+NMRV, HW/NMRVpower, IHW/NMRVpower.
Опции: выходной фланец, односторонний выходной вал, двухсторонний выходной вал, реактивная штанга, ограничитель крутящего момента.
Пример условного обозначения мотор-редуктора:
NMRV 040 FA 20 160x14 VS 110 18 B3 …
NMRV – тип редуктора (NMRV, NRV),
040 – типоразмер редуктора (025, 030, 040, 050, 130, 150),
FA – выходной фланец (FA, FB, FC, FD, FE),
20 – передаточное отношение (5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100),
160x14 – присоединительные размеры электродвигателя (PAM, ECE),
VS – двухсторонний входной вал,
110 – диаметр выходного фланца,
18 – диаметр выходного вала,
B3 – монтажное положение (B3, B6, B7, B8, V5, V6),
… - дополнительные аксессуары.
Модульность редукторов NMRV позволяет получить широкий диапазон передаточных чисел от 5 до 5000.

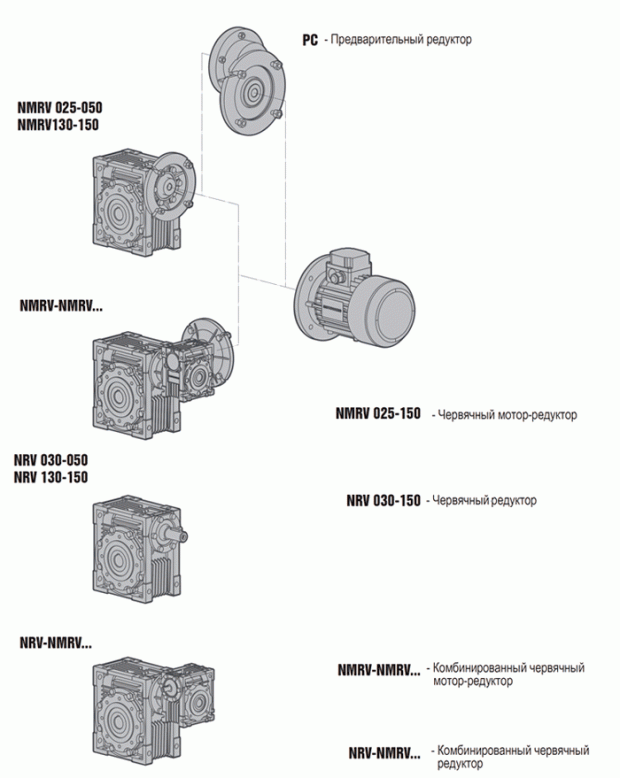

Модульность редукторов NMRV

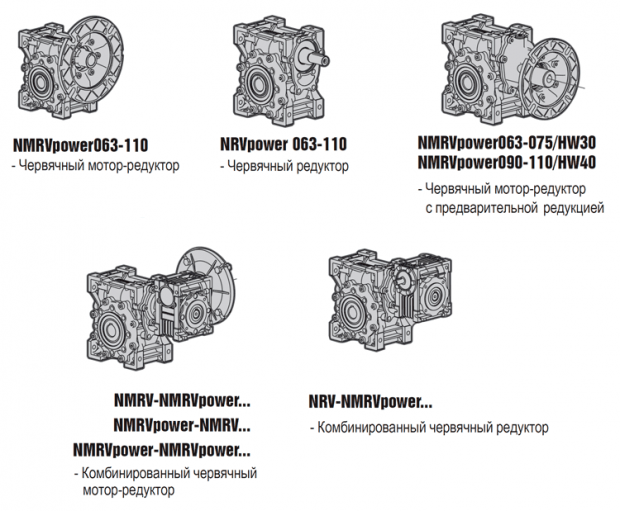

Модульность редукторов NMRVpower
Конструктивные особенности NMRV:
- корпус из алюминиевого сплава (типоразмеры 025-090) или чугуна (105-150) — коррозионная стойкость и малый вес;
- венец червячного колеса из оловянной бронзы — высокая износостойкость и низкий коэффициент трения;
- червяк из закалённой шлифованной стали;
- универсальный корпус — монтаж в любом из положений B3, B6, B7, B8, V5, V6 без переборки;
- синтетическая смазка на весь срок службы (типоразмеры до 090);
- начиная с типоразмера 030 — синее эпоксидно-полиэфирное порошковое покрытие RAL 5010;
- возможно исполнение ATEX для взрывоопасных зон (категории 2GD/3GD, T4) по запросу.
Технические характеристики типоразмеров NMRV:
| Типоразмер | Межосевое расстояние, мм | Макс. крутящий момент, Нм | Передаточные числа | Диаметр вых. вала, мм | Материал корпуса |
|---|---|---|---|---|---|
| NMRV 025 | 25 | до 21 | 5 — 100 | 9 | алюминий |
| NMRV 030 | 30 | до 36 | 5 — 100 | 14 | алюминий |
| NMRV 040 | 40 | до 85 | 5 — 100 | 18 (19) | алюминий |
| NMRV 050 | 50 | до 140 | 5 — 100 | 25 (24) | алюминий |
| NMRVpower 063 | 63 | до 270 | 7,5 — 100 | 25 (28) | алюминий |
| NMRVpower 075 | 75 | до 380 | 7,5 — 100 | 28 (30) (32) (35) | алюминий |
| NMRVpower 090 | 90 | до 650 | 7,5 — 100 | 35 (38) (40) | алюминий |
| NMRVpower 110 | 110 | до 1100 | 7,5 — 100 | 42 | чугун |
| NMRV 130 | 130 | до 1550 | 7,5 — 100 | 45 | чугун |
| NMRV 150 | 150 | до 2200 | 7,5 — 100 | 50 | чугун |
(...) — только под заказ.
Мощность подключаемых электродвигателей — от 0,06 до 15 кВт. Благодаря модульной конструкции и комбинациям ступеней передаточные числа достигают значений от 5 до 5000.
Мощность подключаемых электродвигателей — от 0,06 до 15 кВт. Благодаря модульной конструкции и комбинациям ступеней передаточные числа достигают значений от 5 до 5000.
Редукторы и мотор-редукторы NMRV105 сняты с производства.
Завод Motovario S.p.a. снял с производства мотор-редукторы NMRV105.
Вместо редуктора NMRV105 выпускаются редукторы NMRVpower-110. Все габаритно-присоединительные размеры идентичные, отличается только один размер, это толщина полки.
Размеры редукторов NMRV-105 и NMRV-P110 можно сравнить на приведённых ниже эскизах. Размер, который отличается, подчёркнут красным цветом.

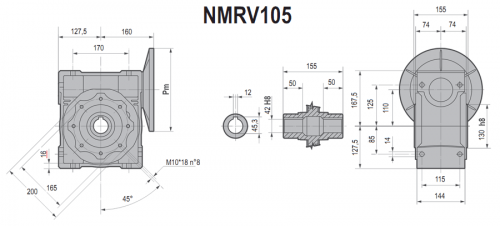

Габаритные и присоединительные размеры мотор-редуктора NMRV105:

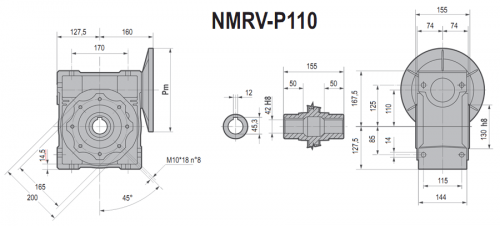

Габаритные и присоединительные размеры мотор-редуктора NMRVpower110:
Оригинальные червячные мотор-редукторы NMRV производства Motovario S.p.A. (Италия) поставляются из наличия и под заказ со склада в Нижнем Новгороде. Остерегайтесь китайских реплик — мы поставляем только оригинальную продукцию завода в Формиджине. Для подбора укажите типоразмер, передаточное число, монтажное положение и параметры электродвигателя — звоните или пишите.
